450/750V及以下聚氯乙烯绝缘电线电缆

450/750V及以下聚氯乙烯绝缘电线电缆

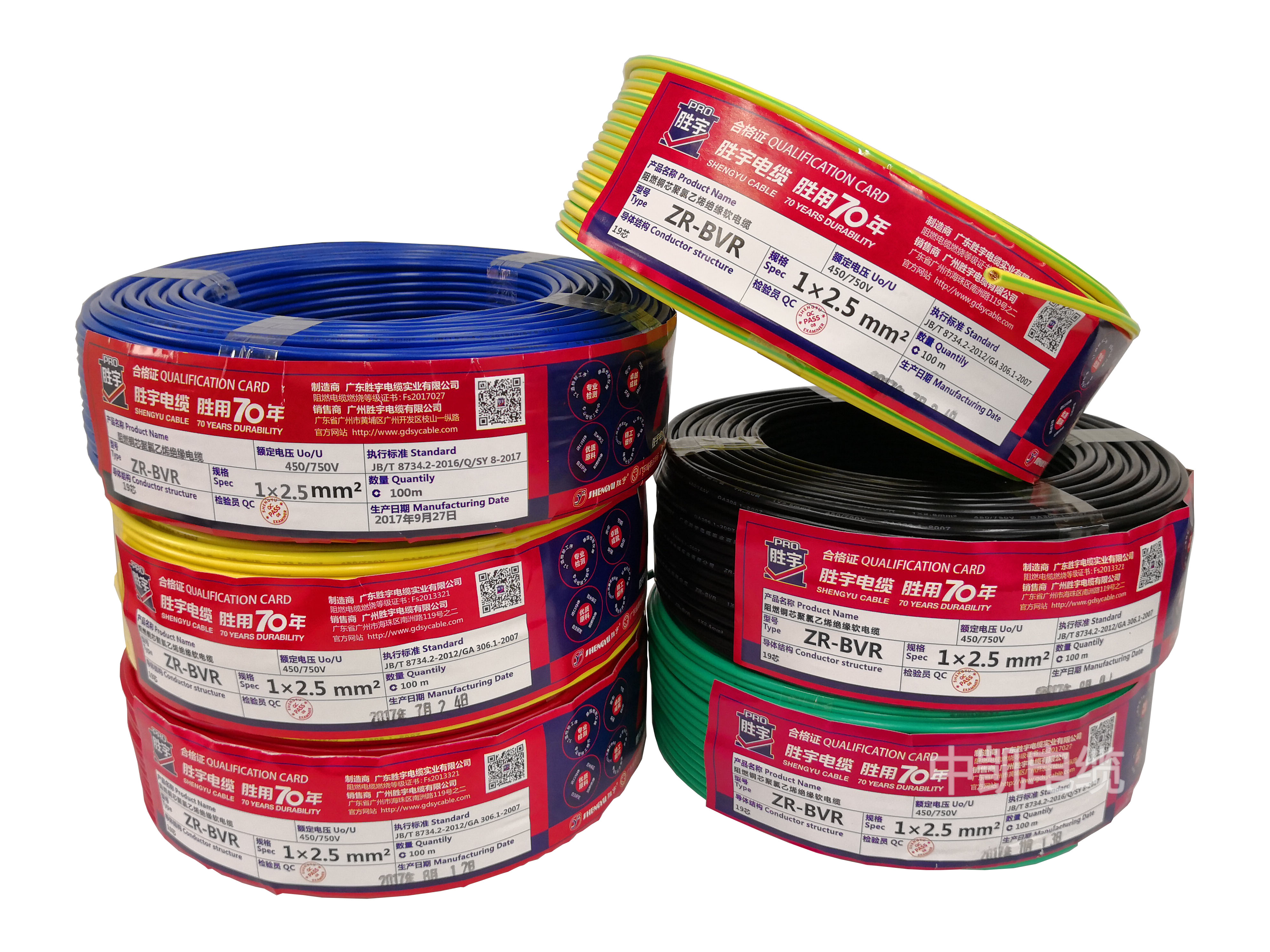

产品名称：450/750V及以下聚氯乙烯绝缘电线电缆
在线定购

详细描述

450/750V及以下聚氯乙烯绝缘电线电缆

用途

在居住及商业用途的建筑物内，用于电源或一般电器设备配线用电线

特点

以最佳的技术和R&D为基础，通过电线材料的自身开发和稳定的工程，可发挥出优良的性能，具有符合功能的最佳的成品外观。
耐热塑料不含铅，特别是在亲环境绝缘电线上，通过胜宇独自开发的材料，将耐热温度提高至90℃，提高了电流负载。

主要功能

耐热塑料：材料不含铅，亲环境(ZR)
低毒性、耐燃: 使用对环境有害的物质材料 ，火灾时可抑制毒气和烟雾的环保型产品(WDZ)

产品详情

该类产品中B系列产品适用于交流额定电压450/750V及以下的动力装置固定敷设用；R系列产品适用于交流额定电压300/500V及以下的家用电器，小型电动工具、仪器、仪表及动力照明用铜芯聚氯乙烯绝缘连接软电缆（电线）。

一、生产执行标准
GB/T 5023.1~7-2008
JB/T 8734.1~5-2012等同采用IEC60227

二、分类和型号如下
0-固定布线用无护套电缆
01-一般用途单芯硬导体无护套电缆（60227IEC01）
02-一般用途单芯软导体无护套电缆（60227IEC02）
05-内部布线用导体温度为70℃的单芯实心导体无护套 电缆（60227IEC05）
06-内部布线用导体温度为70℃的单芯软导体无护套电缆（60227IEC06）
07-内部布线用导体温度为90℃的单芯实心导体无护套 电缆（60227IEC07）
08-内部布线用导体温度为90℃的单芯软导体无护套电 缆（60227IEC08）
1-固定布线用护套电缆
10-轻型聚氯乙烯护套电缆（60227IEC10）
5-一般用途护套软电缆
52-轻型聚氯乙烯护套软线（60227IEC52）
53-普通聚氯乙烯护套软线（60227IEC53）

三、产品型号中各字母代表意义
1、按用途分
固定敷设用电缆（电线）………………………………B
连接用软电缆（电线）…………………………………R
装饰照明用软线 ………………………………………S
2、按材料特性分
铜导体 …………………………………………………省略
聚氯乙烯绝缘 …………………………………………V
聚氯乙烯护套 …………………………………………V
耐油聚氯乙烯护套 ……………………………………VY
3、按结构特性分
圆形 ……………………………………………………省略
扁形（平型）……………………………………………B
双绞型 …………………………………………………S
屏蔽型 …………………………………………………P
软结构 …………………………………………………R
4、按耐热特性分
70℃……………………………………………………省略
90℃……………………………………………………90

四、使用条件
1、长期允许工作温度应不超过：BV-90、RV-90型导体最 高温度为90℃，其他型号为70℃。
2、电缆（线）敷设时温度应不低于0℃。
3、推荐的允许弯曲半径： 电缆外径＜25mm，应不小于4倍的电缆外径。 电缆外径≥25mm，应不小于6倍的电缆外径。

五、型号名称及相应执行标准

GB/T 5023-2008额定电压450/750V及以下聚氯乙烯绝缘电缆
类型 型 号 名 称 额定电压
（V）		 芯 数 导体标称截面
（mm²）		 导体种类 执行标准
（兼GB/T
5023.1、2-2008）
固定布线用无护套电缆 60227 IEC
01
( BV )		 一般用途单芯硬导体无护套电缆 450/750 1 1.5~10 符合
GB/T3956
-2008
第1种		 GB/T
5023.3-2008 IEC
60227-3:1997
1.5~400 符合GB/T
3956
-2008
第2种
60227 IEC
02
( RV )		 一般用途单芯软导体无护套电缆 450/750 1 1.5~240 符合
GB/T3956
-2008
第5种		 GB/T
5023.3-2008 IEC
60227-3:1997
60227 IEC
05
( BV )		 内部布线用导体温度为 70℃ 的单芯实心导体无护套电缆 300/500 1 0.5~1 符合
GB/T3956
-2008
第1种		 GB/T
5023.3-2008 IEC
60227-3:1997
60227 IEC
06
( RV )		 内部布线用导体温度为 70℃ 的单芯软导体无护套电缆 300/500 1 0.5~1 符合
GB/T3956
-2008
第5种		 GB/T
5023.3-2008 IEC
60227-3:1997
60227 IEC 07
( BV-90 )		 内部布线用导体温度为 90℃ 的单芯实心导体无护套电缆 300/500 1 0.5~2.5 符合
GB/T3956
-2008
第1种		 GB/T
5023.3-2008 IEC
60227-3:1997


GB/T 5023-2008额定电压450/750V及以下聚氯乙烯绝缘电缆
  60227 IEC
08
（ RV-90 )		 内部布线用导体温度为 90℃ 的单芯软导体无护套电缆 300/500 1 0.5~2.5 符合
GB/T3956
-2008
第5种		 GB/T
5023.3-2008 IEC
60227-3:1997
固定布线用护套电缆 60227 IEC
10
( BVV )		 轻型聚氯乙烯护套电缆 300/500 2、3、4、5 1.5~10 符合
GB/T3956
-2008
第1种		 GB/T
5023.4-2008 IEC
60227-4:1997
1.5~35 符合
GB/T3956
-2008
第2种
软电缆（软线） 60227 IEC 41
( RTPVR )		 扁形铜皮软线 300/300 2 —— —— GB/T
5023.5-2008 IEC
60227-5:2003
60227 IEC
42
( RVB )		 扁形无护套软线 300/300 2 0.5、0.75 符合
GB/T3956
-2008
第6种		 GB/T
5023-2008 IEC
60227-5:2003
60227 IEC
43
( SVR )		 户内装饰照明回路用软线 300/300 1 0.5、0.75 符合
GB/T3956
-2008
第5种		 GB/T
5023.5-2008
IEC
60227-5:2003
60227 IEC
52
( RVV )		 轻型聚氯乙烯护套软线 300/300 2、3 0.5、0.75 符合
GB/T3956
-2008
第5种		 GB/T
5023.5-2008 IEC
60227-5:2003
60227 IEC
53
( RVV )		 普通聚氯乙烯护套软线 300/500 2、3、4、5 0.75~2.5 符合
GB/T3956
-2008
第5种		 GB/T
5023.5-2008 IEC
60227-5:2003
60227 IEC
56
( RVV-90 )		 导体温度为 90℃的耐热轻型聚氯乙烯护套软线 300/300 2、3 0.5~0.75 符合
GB/T3956
-2008
第5种		 GB/T
5023.5-2008 IEC
60227-5:2003
  60227 IEC
57
( RVV-90 )		 导体温度为 90℃的耐热普通聚氯乙烯护套软线 300/500 2、3、4、5 0.75~2.5 符合
GB/T3956
-2008
第5种		 GB/T
5023.5-2008 IEC
60227-5:2003
电梯电缆和挠性连接用电缆 60227 IEC
71f
( TVVB )		 扁形聚氯乙烯护套电梯电缆和挠性连接用电缆 300/500 (3)、(4)、(5)、
6、9、12、(16)、
18、20、24		 0.7、1 符合
GB/T3956
-2008
第5种		 GB/T
5023.6-2006 IEC
60227-6:2001
450/750 (3)、4、5、6、
9、12		 1.5、2.5
4、5 4、6、10、16、
25
括号内为非优先芯数
绝缘线芯分组
绝缘线芯数 分组 绝缘线芯数 分组
5 2+1+2 6 2×3
9 3×3 12 3×4
16 4×4 18 4+5+5+4
20 5×4 24 6×4
60227 IEC 71c
（ TVV ）		 圆形聚氯乙烯护套电梯电缆和挠性连 300/500 6、9、12、18、
24、30		 0.7、1 符合
GB/T3956
-2008
第5种		 GB/T
5023.6-2006 IEC
60227-6:2001
450/750 6、9、12、18、
24、30		 1.5、2.5
4、5 4、6、10、16、
25
表列为优先选用的芯数，但也允许有其它芯数或更多芯数的电缆结构
二芯或多芯屏蔽和非屏蔽软电缆 60227 IEC
74
( RVVYP )		 耐油聚氯乙烯护套屏蔽软电缆 300/500 2~60
  1. 5、0.75、1、
  2. 5、2.5
 符合
GB/T3956
-2008
第5种		 GB/T
5023.7-2008 IEC
60227-7:2003
优先芯数：2、3、4、5、6、7、12、18、27、
36、48、60
60227 IEC
75
( RVVY )		 耐油聚氯乙烯护套非屏蔽软电缆 300/500 2~60
  1. 5、0.75、1、
  2. 5、2.5
 符合
GB/T3956
-2008
第5种		 GB/T
5023.7-2008 IEC
60227-7:2003
优先芯数：2、3、4、5、6、7、12、18、27、
36、48、60

JB/T 8734-2012 额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线
类型 型 号 名 称 额定电压
（V）		 芯 数 导体标称截面
（mm2）		 导体种类 执行标准
（兼JB/T
8734.1-2012）
固定布线用电缆电线 BV 铜芯聚氯乙烯绝缘电线 300/500 1 0.75、1 *a JB/T 8734.2-2012
BLV 铝芯聚氯乙烯绝缘电线 450/750 1 2.5~6 单芯实心 JB/T 8734.2-2012
10~400 *b
BVR 铜芯聚氯乙烯绝缘软电缆 450/750 1 0.75~185 *c JB/T 8734.2-2012
BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆 300/500 1 0.75、1、1.5、
2.5、4、6		 单芯实心 JB/T 8734.2-2012
1.5~185 *d
BLVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆 300/500 1 0.75、1、1.5、
2.5、4、6		 单芯实心 JB/T 8734.2-2012
10~185 *e
BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁形电缆 300/500 1 0.75、1、1.5、
2.5、4、6		 单芯实心 JB/T 8734.2-2012
4、6、10 *f
BLVVB 铝芯聚氯乙烯绝缘聚氯乙烯护套扁形电缆 300/500 2、3 0.75、1、1.5、
2.5、4、6		 单芯实心 JB/T 8734.2-2012
4、6、10 *f
绞合导体中单线最少根数 *a：0.75、1.0（7根）
*b：10、16、25、35（7根）；50、70、95（19）；120、150、185（37根）；240、300、 400（61根）
*c：0.75、1.0、1.5（7根）；2.5、4、6（19根）；10、16（49根）；25（98根）；35、
50（133根）；70（189根）；95、120（259根）；150（336根）；185（427）
*d：1.5、2.5、4、6、10、16、25、35（7根）；50、70、95（19根）；120、150、185
（37根）
*e：10、16、25、35（7根）；50、70、95（19根）；120、150、185（37根）
*f：4、6、10（7根）
连接用 RVS 铜芯聚氯乙烯绝缘绞型连接用软电线 300/300 2 0.5、1.0、1.5、
2.5、4、6		 ※1 JB/T 8734.3-2012
※1:导体中单线最大直径(mm)：
≤4mm2为0.16； 6mm2为0.21
软电线和软电缆 RVB 铜芯聚氯乙烯绝缘扁形无护套软电线 300/300 2 0.5、1.0、1.5、
2.5、4、6		 符合
GB/T3956
-2008
第6种		 JB/T 8734.3-2012
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软电缆 300/500 2~41 0.5、1.0、1.5、
2.5、4、6、10		 符合
GB/T3956
-2008
第5种		 JB/T 8734.3-2012
另外结构：芯数×标称截面积（mm2)
2×0.75+1×2.0；5×0.75+1×2.0；
6×07.5+1×2.0；7×0.75+1×2.0；
11×0.75+1×2.0；12×0.75+1×2.0；
18×0.75+1×2.0；19×0.75+1×2.0；
24×0.75+1×2.0；29×0.75+1×2.0；
36×0.75+1×2.0；38×0.75+1×2.0
注:允许选用其他芯数或更多芯数的电缆结构。
安装用电线 AV 铜芯聚氯乙烯绝缘安装用电线 300/300 1 0.08、0.12、
0.2、0.3、0.4		 实心导体 JB/T 8734.4-2012
AVR 铜芯聚氯乙烯绝缘安装用软电线 300/300 1 0.08、0.12、
0.2、0.3、0.4		 ※2 JB/T 8734.4-2012
※2:导体中单线最大直径(mm)：
0.08mm2为0.13； ≥0.12mm2为0.16
AVRB 钢芯聚氯乙烯绝缘扁形安装用软电线 300/300 2 0.12、0.2、
0.3、0.4		 ※3 JB/T 8734.4-2012
※3:导体中单线最大直径(mm)：为0.16
AVRS 铜芯聚氯乙烯绝缘绞型安装用软电线 300/300 2 0.12、0.2、
0.3、0.4		 ※4 JB/T 8734.4-2012
※4:导体中单线最大直径(mm)：为0.16
AVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套安装用电缆 300/300 ＊
2~30		 0.08(只适用于
2芯)、0.12、
0.2、0.3、0.4		 ※5 JB/T 8734.4-2012
※2:导体中单线最大直径(mm)：
0.08mm2为0.13； ≥0.12mm2为0.16
*:电缆芯数：2、3、4、5、（6、7）、
(3×2×0.4+1×0.4)、8、9、10、12、14、
16、18、19、20、24、26、28、30
AV-90 铜芯耐热90℃ 聚氯乙烯绝缘安装用电线 300/300 1 0.08、0.12、
0.2、0.3、0.4		 实心导体 JB/T 8734.4-2012
  AVR-90 铜芯耐热90℃ 聚氯乙烯绝缘安装用软电线 300/300 1 0.08、0.12、
0.2、0.3、0.4		 ※6 JB/T 8734.4-2012
※6:导体中单线最大直径(mm)：
0.08mm2为0.13； ≥0.12mm2为0.16
屏蔽电线 AVP 铜芯聚氯乙烯绝缘安装用屏蔽电线 300/300 1 0.08、0.12 、
0.2、0.3、0.4		 实心导体 JB/T 8734.5-2012
RVP 铜芯聚氯乙烯绝缘屏蔽软电线 300/300 1
0.08、0.12、
0.2、0.3、0.4、
  1. 5、0.75、1.0、
  2. 5、2.5
 ☼1 JB/T 8734.5-2012
2 0.08、0.12、
0.2、0.3、0.4、
0.5、0.75
☼1:导体中单线最大直径(mm)：
0.08mm2为0.13；0.12~0.4mm2为0.16；
0.5~1.0mm2为0.21；1.5~2.5mm2为0.26
RVVP 铜芯聚氯乙烯绝缘聚氯乙烯护套屏蔽软电缆 300/300 1
0.08、0.12 、
0.2、0.3、0.4、
  1. 5、0.75、1.0、
  2. 5、2.5
 导体中单线最大直径
(mm)：
0.08mm2
为0.13；
0.12~0.
4 mm2为
0.16； 0.5~1.0 mm2为 0.21； 1.5~2.5 mm2为
0.26		 JB/T 8734.5-2012
2、3
0.08、0.12 、
0.2、0.3、0.4、
  1. 5、0.75、1.0、
  2. 5、2.5、4
4、5、6、7、
8、9、10、12、
16
0.12、0.2、0.3、
  1. 4、0.5、0.75、
  2. 0、1.5、2.5
14、19、24 0.12、0.2、0.3、
0.4
20、26 0.12、0.2、0.3、
0.4、0.5
RVVP1 铜芯聚氯乙烯绝缘聚氯乙烯护套缠绕屏蔽软电缆 300/300 1
0.08、0.12 、
0.2、0.3、0.4、
  1. 5、0.75、1.0、
  2. 5、2.5
 导体中单线最大直径
(mm)：
0.08mm2
为0.13；
0.12~0.
4mm2为		 JB/T 8734.5-2012
2、3
0.08、0.12 、
0.2、0.3、0.4、
  1. 5、0.75、1.0、
  2. 5、2.5、4
        4、5、6、7、
8、9、10、12、
16
0.12、0.2、0.3、
  1. 4、0.5、0.75、
  2. 0、1.5、2.5
 0.16；
0.5~1.0 mm2为
0.21；
1.5~2.5 mm2为
0.26
14、19、24 0.12、0.2、0.3、
0.4
20、26 0.12、0.2、0.3、
0.4、0.5
RVP-09 铜芯耐热90℃ 聚氯乙烯绝缘屏蔽软电线 300/300 1
0.08、0.12、
0.2、0.3、0.4、
  1. 5、0.75、1.0、
  2. 5、2.5
 ☼2 JB/T 8734.5-2012
2 0.08、0.12、
0.2、0.3、0.4、
0.5、0.75
☼2:导体中单线最大直径(mm)：
0.08mm2为0.13；0.12~0.4mm2为0.16；
0.5~1.0mm2为0.21；1.5~2.5mm2为0.26
AVP-09 铜芯耐热90℃ 聚氯乙烯绝缘安装用屏蔽电线 300/300 1 0.08、0.12、
0.2、0.3、0.4		 实心导体 JB/T 8734.5-2012
RVVPS 铜芯聚氯乙烯绝缘聚氯乙烯护套对绞屏蔽软电缆 300/300 2×2
（对数×芯数×标称截面积）
0.12、0.2、0.3、
  1. 4、0.5、0.75、
  2. 0、1.5、2.5
 ☼3 JB/T 8734.5-2012
☼3:导体中单线最大直径(mm)：
0.12~0.4mm2为0.16；0.5~1.5mm2为0.21；
2.5mm2为0.26
电梯电缆 TVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套扁形电梯电缆 300/500 3~60① 0.5 符合
GB/T3956
-2008
第5种		 JB/T 8734.5-2012
3~24② 0.75、1.0
25~60③ 0.75、1.0
①：绝缘厚度应符合JB/T 8734.5-2012表 4的规定
②：绝缘厚度应符合GB/T5023.6-2006 表4
的规定
③：绝缘厚皮应符合JB/T 8734.5-2012表
4的规定
