BTTZ铜护套氧化镁矿物绝缘电缆

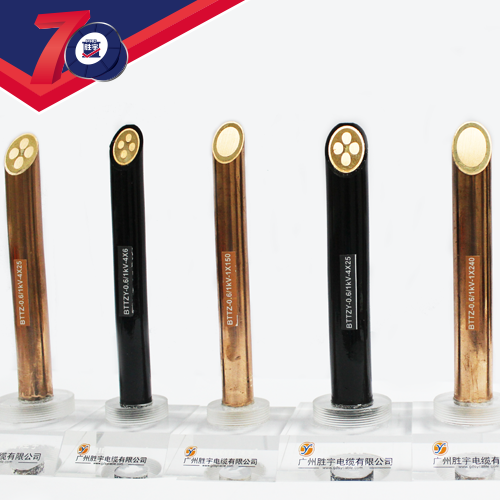

BTTZ铜护套氧化镁矿物绝缘电缆

产品名称：BTTZ铜护套氧化镁矿物绝缘电缆
在线定购

详细描述

BTTZ铜护套氧化镁矿物绝缘电缆

用途

BTTZ铜芯铜护套氧化镁绝缘电缆，国外叫MI电缆，国内简称矿物绝缘电缆或防火电缆。它是采用高导电率的导线作导体，无机物氧化镁作绝缘，无缝铜管作护套（见电缆结构图），经特殊工艺制作而成的现代建筑布线电缆和特殊行业（冶金、化工、石油等）用电缆。由于其用材和结构的特殊性，决定了该产品具有有机电缆（塑料电缆）所无法比拟的电气性能、机械性能、耐环境性能和环保性能。

特点

1、矿物绝缘电缆的额定电压：轻载（BTTQ、BTTVQ、WD-BTTYQ）500V和重载（BTTZ、BTTVZ、WD-BTTYZ）750V。
2、矿物绝缘电缆成品试验电压；轻载2000V/1min,重载2500V/1min。
3、矿物绝缘电缆的绝缘电阻应大于1000MΩ，当电缆长度小于100m时，绝缘电阻应大于10000MΩ。
4、矿物绝缘电缆的长期工作温度；矿物绝缘电缆长期工作温度是70℃，在无人触及的场合矿物绝缘电缆的长期工作温度是105℃，在特殊高温场合，长期工作温度可以在250℃及以下。在950－1000℃可以持续供电3h以上，短时或非常短时工作温度可以达到1083℃。

主要功能

• 防火 防爆 • 防水 • 高温 • 耐辐射、防电磁干扰 • 机械强度高 • 良好的接地性能 • 无卤、无烟、无毒 • 耐腐蚀性强 • 载流量大、过载能力强 • 体积小、重量轻、寿命长

产品详情

\
一、矿物绝缘电缆简述

      BTTZ矿物绝缘电缆国内又称防火电缆或铜芯铜护套氧化镁绝缘电缆，国外简称MI电缆。该电缆最早于 1895年瑞士人研制开发，并取得专利，1934年法国率先将该项新技术转化为生产。矿物绝缘电缆的 出现是对传统电缆的创新，特别是在一些重要场所和关键电气线路中发挥的作用，使塑料电缆望 尘莫 及。因而英国、澳大利亚、加拿大等工业发达国均相继开始生产矿物绝缘电缆，但主要仅用于建筑业 及重要的工业设施。而中国涉及较迟，直至1968年才开始由上海电缆研究所对该产品进行研制开发。 由于该产品用材和结构的特殊性，使得其具有传统有机绝缘电缆所无法比拟的电气性能、机械性能、 耐环境性能和环保性能。随着该产品不断推广人们对安全要求越来越高，矿物绝缘电缆也越来越为人们所认同，现已广泛应用于基础工业及民用建设中。

二、电缆设计、订货型号及表示方法
\
注：截面为25mm²以上的电缆均由单芯电缆组成。
轻型(500V)：BTTQ、BTTVQ、BTTYQ  重型(750V)：BTTZ、BTTVZ、BTTYZ

表示方法
例一：截面为1.5mm²，3芯轻型铜芯铜护套矿物绝缘电缆表示为：BTTQ 3×1.5
例二：截面为300mm²，5芯重型铜芯铜护套矿物绝缘电缆表示为：BTTZ 5×(1×300)
例三：截面为35mm², 4芯重型铜芯铜护套防腐外套矿物绝缘电缆表示为：BTTVZ 4×(1×35)

三、矿物绝缘电缆结构图

      矿物绝缘电缆以高导电率的 铜导体、矿物（氧化镁）绝缘、无缝铜管护套为基本结构组成，当电缆用于对铜有腐蚀 的场合时，最外层可加一层塑料外套（可选择）。
裸电缆连续工作温度可达250℃，在950℃~1000℃时可持续供电3小时，短时间或非常时期可接近铜的熔点1083℃ 工作（氧化镁熔点为2800℃）。
\

四、电缆的主要性能

耐火性能
电缆不但自身无法燃烧，更不会引发火源。即使在着火的情况下，电缆仍可正常工作。而且只要火焰温度低于铜的熔点温度，火情消除后，电缆无需更换，仍可继续使用。更换护套和芯线材料耐火更佳，可在油气环境下使用。
过载保护能力强
线路过载时，塑料电缆会因过电流或过电压而引发绝缘发热老化或击穿；而对于矿物绝缘电缆，只要发热达不到铜的熔点温度，电缆不会受损。即使瞬间击穿，击穿点处氧化镁既便熔化仍为氧化镁，过载消除后，电缆性能不会产生变化，仍可继续正常使用。
载流量大
由于电缆绝缘材质及结构的特殊性，使得矿物绝缘电缆具有较大的载流能力。传输相同的电流量，若选用矿物绝缘电缆可比塑料类电缆减小1到2个截面等级或更大。
工作温度高
由于绝缘层氧化镁的熔点温度远高于铜的熔点温度，因而裸电缆最高正常工作温度可达250℃，短期可在接近铜的熔点温度1083℃下继续运行。
防水、防腐、防爆
由于电缆采用无缝铜管作护套，导体、绝缘及护套三者间是致密压实体。因而使其不但具有防止水、潮气、油及一些化学物质的侵害，而且具有阻止可燃性油蒸汽、气体和火焰的蔓延。
屏蔽性能优越
电缆铜护套是最佳的屏蔽保护层，既可防止电缆本身对其它线缆的干扰，又可阻止外界电磁场对自身的干扰。
抗辐射能力强
由于电缆组成材料均为无机物，因而在经受核辐射后，电缆的电气及机械性能不会产生任何变化。
使用寿命长
由于电缆由无机材料组成，因而不会老化，其使用期限最低达数百年以上。
环保、安全
电缆组成材料均为无机物，不含任何有机物。因而电缆即使处于1000℃以上加热中，也不会产生丝毫的烟雾，更无卤素及毒性气体。该电缆是能真正实现绿色环保，无“二次灾害”的安全型产品。
机械强度高
电缆结构密实、坚固耐用，可承受外力的挤压、撞击、弯曲、压扁等，在电缆压扁至原来电缆外径的1/3~2/3时，仍可继续安全的正常使用。
弯曲性能
电缆经充分退火后，具有一般塑料电缆所无法相比的可弯曲性。最小弯曲半径仅为电缆外径的2~6倍，如果需重复、多次弯曲时，需要用喷灯如热弯曲部分，避免电缆破裂。
良好的接地
对于矿物绝缘电缆来说，不需要独立的接地导线，因为电缆的铜护套已起到接地导线的作用，并可提供极好的低接地电阻，与有机电缆相比，它可以节省一根地线。
电缆在火焰中应有条件
      无论是在工厂还是建筑物中，电气线路的安全性至关重要。据国家有关部门统计，在火灾起因中，由于电气引起的火灾占30%以上。而由电缆引起的火灾又占电气火灾的30%以上。因而要求电缆不但要有抗外在火焰破坏的能力，而且要有自身不会产生和传播火源的特性，防止老化。由于矿物绝缘电缆构成材料均为无机物，绝缘体氧化镁不会老化，由它构成的线路，也不会导致火情的发生和传播。如一旦由其它原因引发火灾，该电缆在火烧中不仅能受熊熊大火的考验，还会受到其它坠物的不断冲击和消防笼头水的喷淋。此时，电缆在不产生烟雾和毒性气体的同时，还能保证消防设备的正常起动、火情扑灭及人员的撤离，是评价该线路抗火灾能力的关键。

五、电缆抗火灾能力

耐火性能试验方法
\
\

电缆防火能力
      从前述内容看，只有英国地铁公司的电缆火灾安全性能的要求，才是电缆在火灾中经受的真正的耐火性能考验。因为电缆在火烧中并非不受外界的干扰，它会受到消防水、火烧脱落物及其它重物的不断冲击，而且是在同一线路上。而有机（塑料）电缆耐火性能是靠导体和绝缘间的云母包带实现的，塑料耐火电缆一经火烧，云母和绝缘将分别形成硬壳及碳壳。碳壳一遇消防水将导电，云母硬壳遇水或其它重物的冲击将脱落。公安部四川消防研究所及英国消防研究所对矿物绝缘电缆及塑料类耐火电缆进行了模拟实体火灾对比试验，试验证明，能够满足英国地铁公司耐火安全要求的只有矿物绝缘电缆。
BTTZ矿物绝缘电缆检验报告BTTZ矿物绝缘电缆检验报告BTTZ矿物绝缘电缆检验报告
六、电缆抗过载能力

试验条件：试验均选用具有相同额定载流量规格的不同类别电缆，所有试验电缆并联，试验电缆同时联接到可调变压器。
试验方法：逐渐加大电流变压器的输出电压，从而改变通过 被试验电缆的电流，直至电流过载后观察电缆的状况。试验结论：由下面试验效果图，可以看出在对电缆加载过电流后，试验中部分电缆因电能转换为热能，而使电缆自身产生火源。从试验结果也可得出，只有矿物绝缘电缆不会因为过载而出现电气故障，更不会出现火情。

电缆过载试验：
\

七、矿物绝缘电缆的价格以及性价比

性能比较
\

价格比较
在同样使用环境下进行价格比较：电缆均传输相同的载流量；矿物绝缘电缆铜护套替代接地线芯。
\

比较结论
电缆寿命长，可避免因塑料电缆使用年限给工程造成的二次投资。
电缆外径小，比塑料电缆节约很大的布线空间，更便于设计、安装。
电缆敷设方式简单，可以明敷不用穿管，可再为工程节约造价。
电缆耐高温而且防爆、耐腐、防水、防磁、耐机械损伤（包括动物啮咬）、不会老化、载流量大、过载能力强等，其中任一项性能的效果均远优于塑料电缆。
该电缆是真正的绿色、安全产品。
与目前最为“环保”的无卤低烟塑料电缆相比，矿物绝缘电缆不但在电性能及机械性能方面有较大提高，而且真正实现了无卤、无烟、无毒，彻底消除了无卤低烟塑料电缆中残留的毒素。
该电缆已不再是主要用于消防系统。
由于其优越的性能价格比而成为替代无固低烟电缆、耐火电缆、阻燃电缆、母线槽（容量为3000A及以下）等产品的发展方向。
该产品的性能价格比远优于其它任何一种电缆。

八、应用、设计注意事项

1.设计应用时，矿物绝缘电缆与普通塑料电缆相比，布线方式更简单，占用空间更小，敷设方式更多样，只是型号不同而已。
2.电缆明敷在建筑物空间，并有美观要求的场所时，应设计成裸的，也可根据场合要求外套选用不同颜色的塑料或无卤低烟料。
3.有氨及氨气或其它对铜有腐蚀作用的环境下，应设计成有塑料外护套的电缆。
4.带有塑料外套的电缆可同其它塑料类电缆共同敷设在同一桥架、电缆沟、电缆隧道或人能触及的场所，但该裸电缆应单独敷设，否则会对其他塑料等有机电缆造成影响。
5.电缆无需穿金属管，单芯电缆不允许单独穿管，特殊场合必须穿金属管的线路，单芯电缆必须每组回路拼紧后再穿管，而且应设计成有塑料外护套的电缆。
6.由于该电缆载流能力大，建议提高一个截面等级设计选用，35mm²及以上可提高二个截面等级使用。
7.由于该电缆铜护套可以作接地线用，建议以四芯矿物绝缘电缆用于三相五线制线路。
8.当考虑到整个线路需减少采用中间联接时，可将截面为25mm²及以下的多芯电缆，设计成单芯电缆（根数等于多芯电缆的芯数），或将大规格单芯电缆设计成小规格单芯电缆双拼或多拼联接，这样都可以使电缆长度成倍增加。
9.当某线路路径较长，而在整个线路中有需用矿物绝缘电缆的部位，也有用普通塑料电缆的部位时，则可通过转接箱予以转换。
10.电缆可用分支箱分支矿物绝缘电缆

九、产品的生产过程

\ \
1、 装配 2、直拉伸
\ \
3、退火 4、组合拉伸
\ \
5、盘拉伸 6、成品检验
\ \
7、成品包装 7、成品包装



十、电缆附件

一、终端
安装在矿物绝缘电缆末端的一个完整端部，通常包括一个封端和一个填料函或者一个组合的封端/填料函。每根电缆都需安装终端。
终端的表示方法：铜芯铜护套矿物绝缘电缆终端，额定电压750V，适用于单芯4mm2电缆
表示为: ZA-750      1×4
1、终端封端：电缆终端的一部分，用以密封电缆的端部，防止潮气进入。封端包括黄铜密封罐、密封罐盖板、终端密封料、导体外露部分绝缘管。单芯电缆可以不带密封罐及密封罐盖板。
2、终端填料函：电缆终端的一部分,主要是用于连接电缆和开关柜、分支箱，它包括填料函本体、压缩环、填料函螺母、锁紧螺母。
\\
电缆附件包括：终端、接线端子、接地片、中间连接器附件。

二、接线端子
用于连接导体和控制柜接线柱或电源。它由压装螺母、压装斜块、端子本体构成。接线端子有二种形式，其一、压装型接线端子，适用于35mm2以上电缆的连接，其二、压接型接线端子，适用于6-25mm²电缆的连接。小规格电缆4mm²及以下可以不带接线端子。
\
压装型接线端子


三、接地片
电缆铜护套用作接地时或与电缆铜护套连接的其它电气设备的接地，需要采用接地片
电缆附件的选配方法(不带中间连接器附件)

\
备注：根据实际需要选配电缆附件.

四、中间连接器附件
当电缆长度不够长时需要采用中间连接器附件，它是将两种相同规格的电缆连接起来成为一根电缆的装置，包括中接填料函、中间连接铜管、两套终端密封罐（单芯电缆不需要）、热缩套管、中间连接端子、防火瓷柱。其中中接填料函包括填料函本体、压缩环、填料函螺母，主要用于连接中间连接管和电缆。中间连接端子是用于连接两根相同规格电缆的导体，它有三种形式：其一、压接型，适用连接4mm2及以下电缆，其二、压装型，适用连接35 mm2以上电缆，其三、螺丝连接型，适用连接6-25mm2的电缆。



\
中间连接器附件表示方法：铜芯铜护套矿物绝缘电缆中间连接，额定电压750V，适用于单芯4mm2电缆的连接。
表示为：TGZJ-I  750       1×4

中间连接器附件

\

终端填料函

\

终端及中间连接密封罐

\

压装型接线端

\



接地片

\

密封绝缘附件
密封绝缘附件有密封料、导体外露部分绝缘套管两种。密封料适用多芯电缆，导体外露部分绝缘套管适用单芯电缆。
1、密封料：密封泥呈腻状，最高使用温度为250℃。
2、导体外露部分绝缘套管：分为塑料热收缩套管和瓷套管，塑料热收缩套管分70℃、250℃两种，250℃的塑料绝缘套管是采用辐照聚稀烃材料；瓷套管是采用陶瓷材料压制而成，主要用于高温及防火场所。

热收缩套管规格表

\

中间连接套管规格

\

中间连接器附件

中接填料函

\

中间连接端子
A、压装型中间连接端子：由压装螺母、压装斜块、端子本体组成。主要适用于35mm2及以上的电缆导体连接。

\

B、压接型中间连接端子：（铜鼻子），在市场上有标准件。主要适用于1.5-4mm²的电缆导体连接。
C、螺丝连接型中间连接端子：主要适用于6-25mm2的电缆导体连接。

\

五、分支电缆
     矿物绝缘可以实现分支，通过采用T接、+字接分支接线盒，解决了矿物绝缘电缆在任何地方、任何场合分支的问题，同时也解决了一般耐火塑料电缆分支处的阻燃、耐火特性。矿物绝缘电缆分支接线盒的选用：用户只要提供主干进线及分支线的规格，根据主干进线确定分支接线盒的规格，分支接线盒的结构由我们来设计。

\

分支接线盒的型号规格

\

\
